Punktskyer og Building Information Modeling

Vi kan levere en punktsky, en setup-fil med punktskyen placeret i korrekt landskoordinat eller en BIM-model baseret på punktskyen. Med virkelighedens koter og koordinater til rådighed i modellen vil der altid være mulighed for at sammenholde projektet med de faktiske forhold.

Det giver et komplet grundlag at basere projekteringen på, hvad enten det starter på en bar mark eller skal forholde sig til eksisterende bygninger.

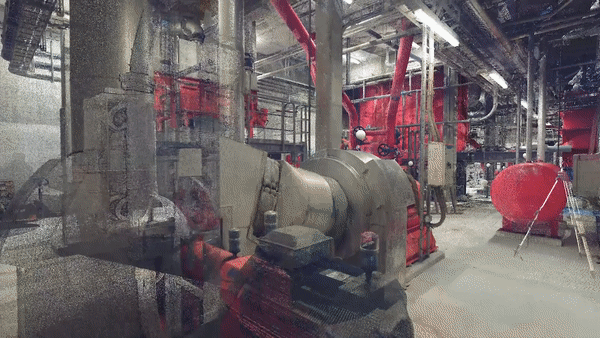

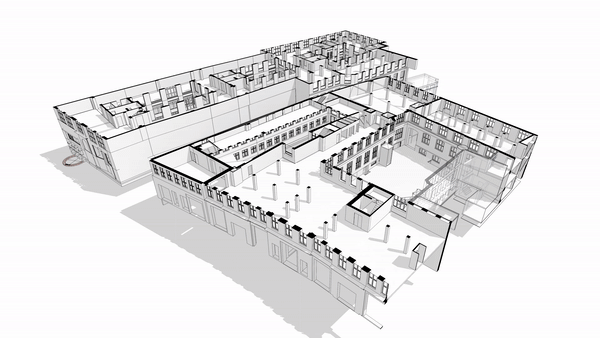

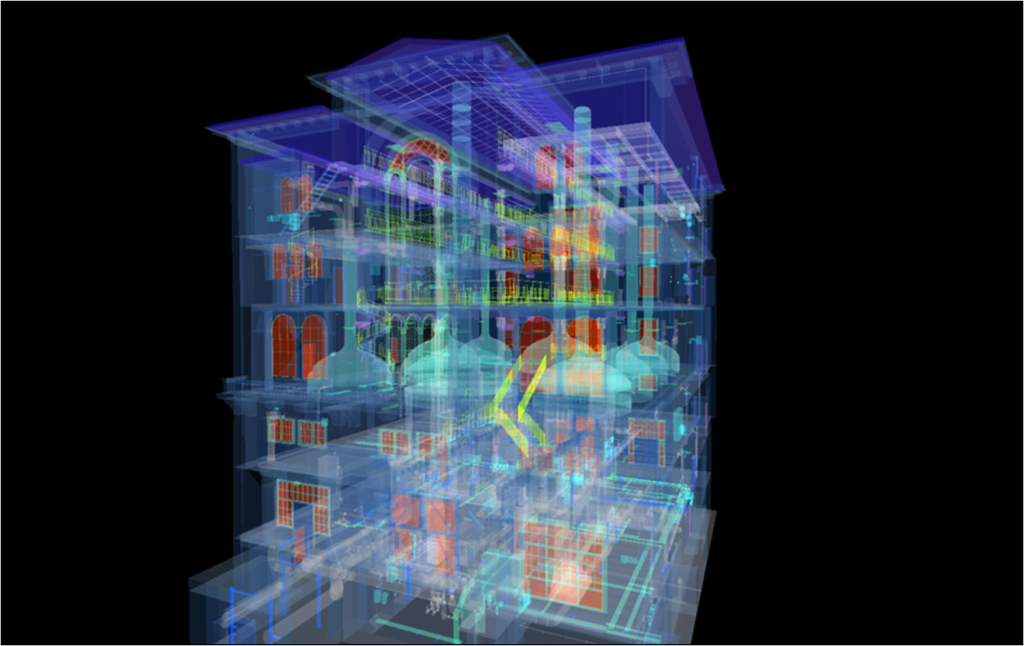

LE34 leverer modeller af eksisterende forhold, As-Is, til grundlag for projektering eller til at indgå i drift og vedligehold. Samtidig fungerer As-Is som en visuel reference i udbudsfasen eller ved indledende projektmøder. As-Is-modellers detaljeringsgrad, nøjagtighed, ortogonalitet og modelleringsprocedure aftaler vi inden opstart og angiver det i dokumentet Building Geometry Model Definition (BGMD), som det gennemgående aftalegrundlag for alle involverede parter.

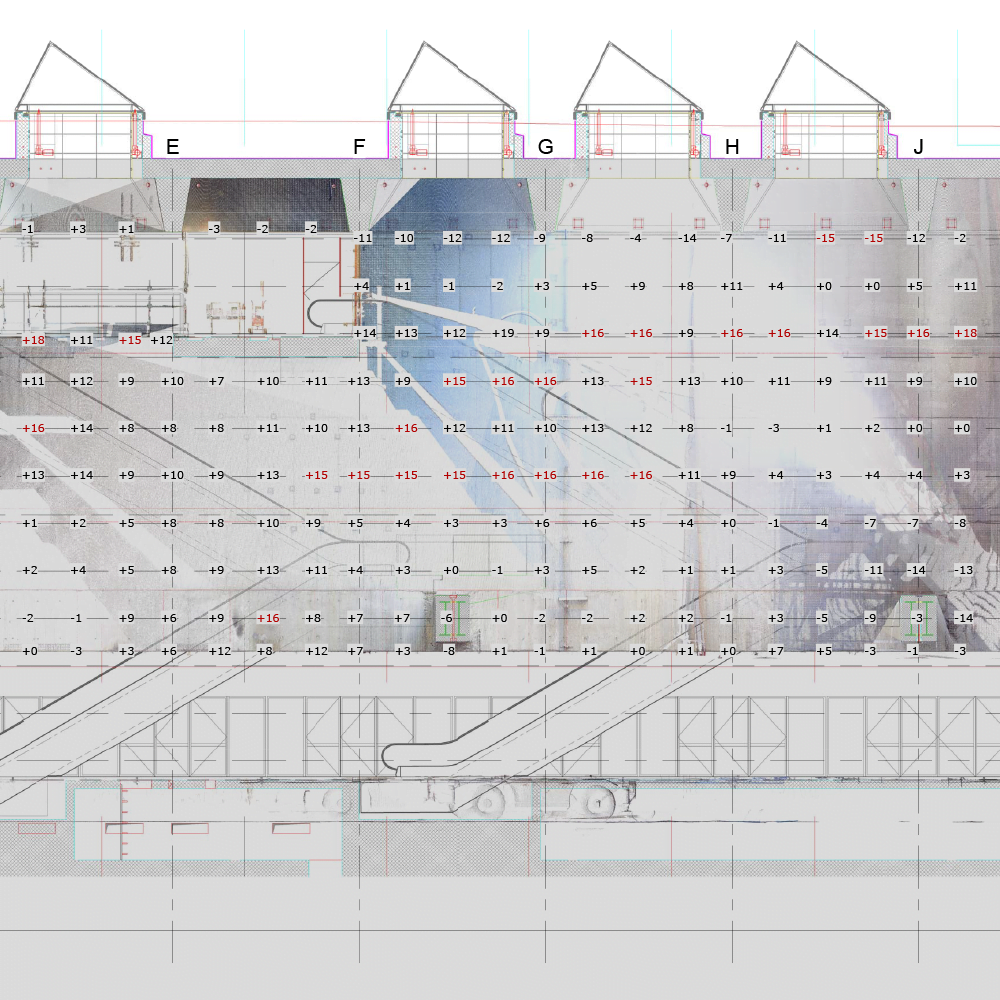

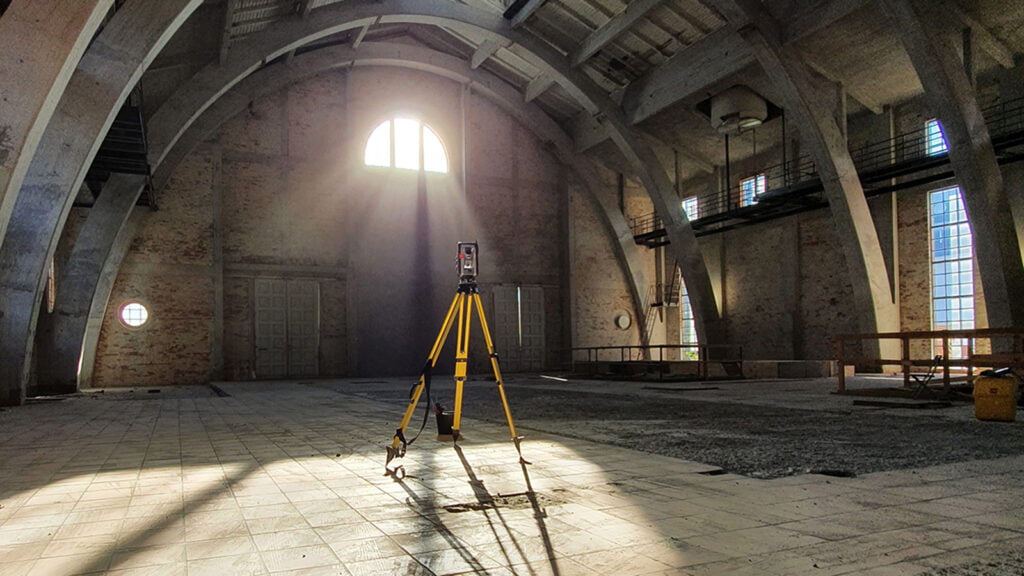

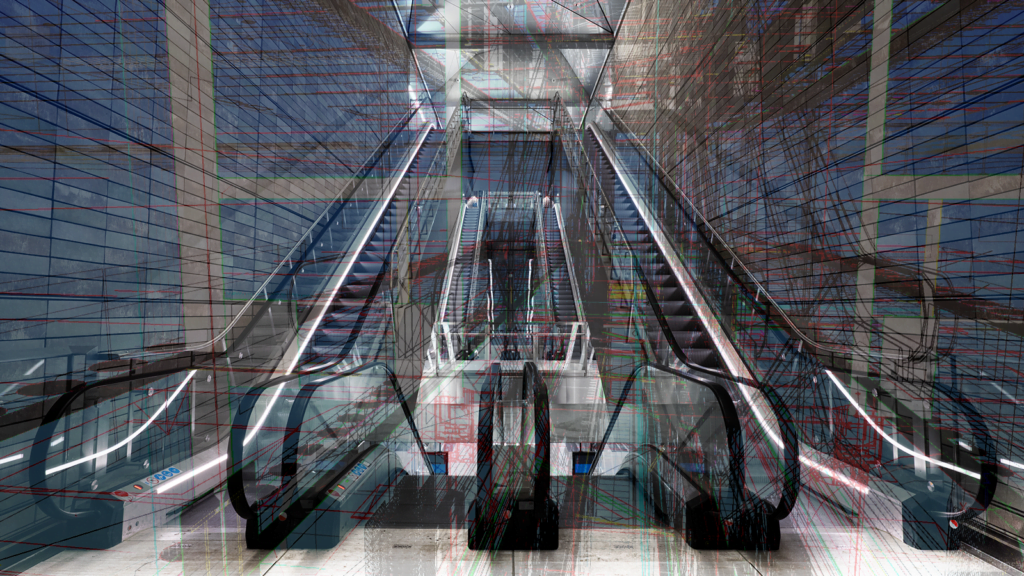

Med punktskyen gør vi det enkelt at sammenholde det projekterede med det udførte og hermed kvalitetssikre og staderegistrere geometrien. Det er sikkerhed for at dokumentere eventuelle ændringer undervejs og sørge for, at de løbende indgår i det samlede projektmateriale. Overdragelse mellem leverandørernes grænseflader er oplagte tidspunkter for As-Constructed-dokumentation, så parterne kan kontrollere geometrien, inden større leverancer bliver sat i gang.

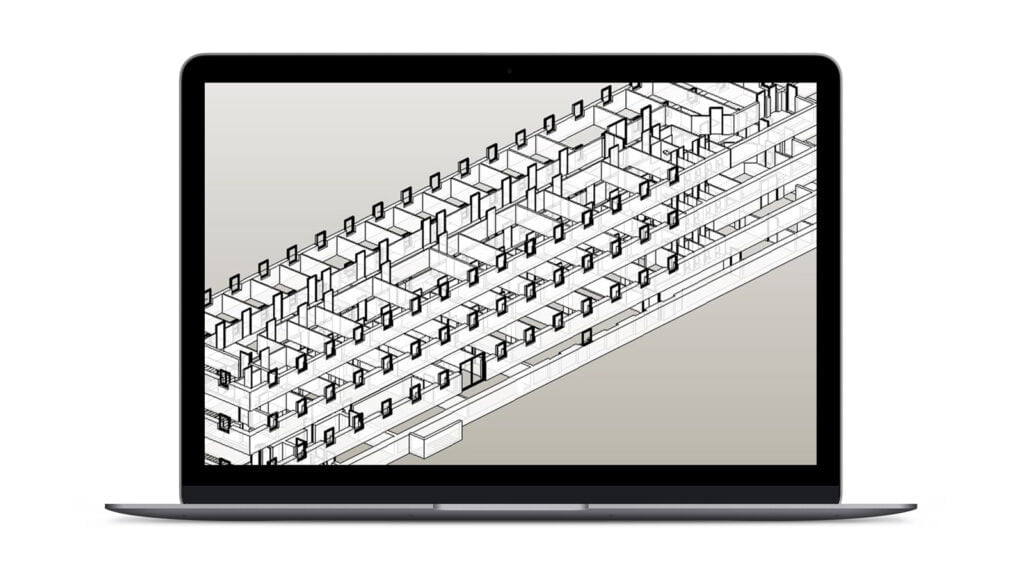

Behovet for en model til drift og vedligehold handler ofte om at få registreret overfladearealer og rum-objekter. Her er en fuld 3D-BIM-model ikke nødvendig. I stedet anbefaler vi en 2.5D-model, som kan indeholde både 2D- og 3D-elementer og de ønskede egenskabsdata, men som er hurtigere og billigere at lave end en 3D-model. Ved at basere 2.5D-modellen på punktskysdata kan vi udvide modellen på et senere tidspunkt.

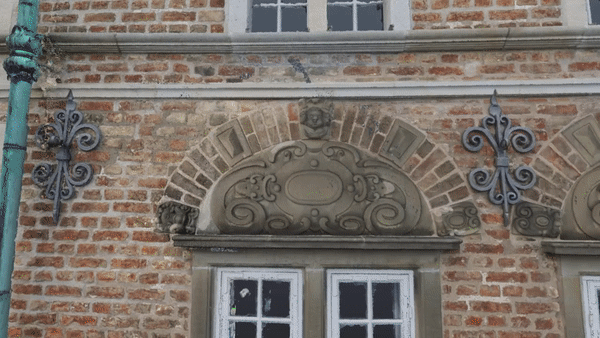

En hybridmodel kombinerer 2D- og 3D-geometri med punktskyen og er en tidsbesparende metode, fordi modelleringen af delelementer sker efter behov. Den er særligt brugbar ved nedrivningsudbud, opstalter af en udsmykket facade eller blotlagte bjælkelag, hvor det er fyldestgørende blot at vise geometrien fra punktskyen. Det er også muligt at bruge hybridmodeller til at undersøge krav til pladsforhold, ved at placere fx produktionsmaskiner eller volumener i modellen.

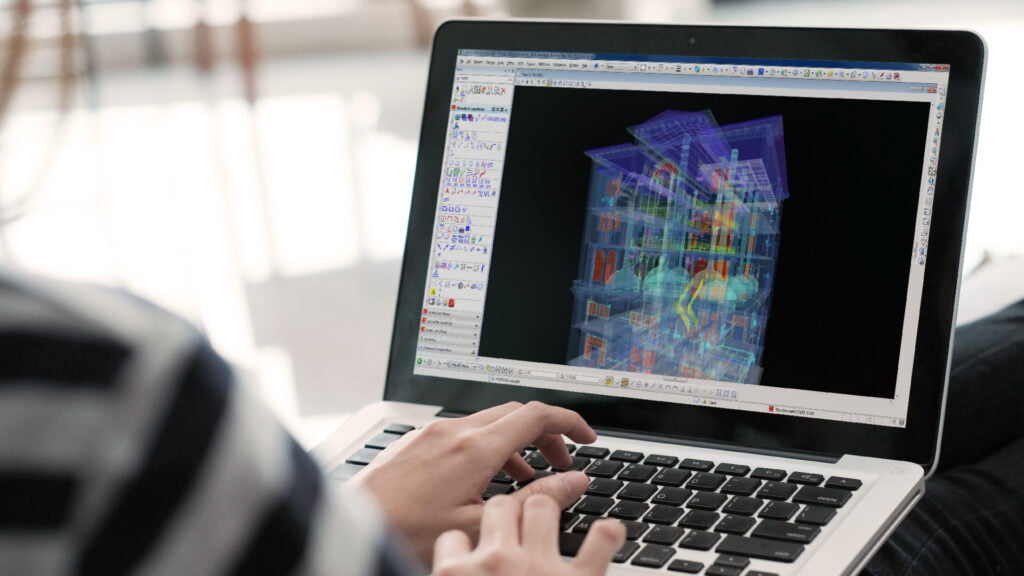

Modtagelse af større mængder As-Is eller As-Built data i forskellige formater kan udfordre de fleste. Vi er vant til at granske modeller særligt i forbindelse med Scan2BIM, hvor vi forholder os til modellernes nøjagtigheder og konsistens i forhold til punktskyer, LOD-niveauer og modeltekniske forhold. Sammen med kunden definerer vi behovet til kvalitetssikringen, og dokumentation af kommentarer leverer vi i rapporter i BCF, Excel eller PDF.

Kontrol over en models geografiske placering er relevant i koordinering mellem faggrupper. Det er typisk en udfordring, hvis modellen ikke er placeret i samme koordinatsystem, og det kan i værste tilfælde medføre konsekvenser i udførelsesfasen. Når det først er gået galt, kan vi hjælpe med at koordinere projektet tilbage til det rette koordinatsystem, der mindsker risiko for yderligere fejl og mangler i de senere projektfaser.

Geometrisk analyse af højdegrænseplan og bebyggelsesvolumen. En As-Is-BIM-model eller en kontekst-model med punktsky af sitet kan definere elementer, der viser de juridiske og geometriske krav på pågældende site. Matrikel, skellinjer, servitutter, det skrå højdegrænseplan såvel som andre krav fra et eventuelt lokalplansgrundlag tegner vi direkte i modellen i 3D, som visuelt giver mulighed for at verificere, om bygningsgeometrien er i overensstemmelse med lovkrav.

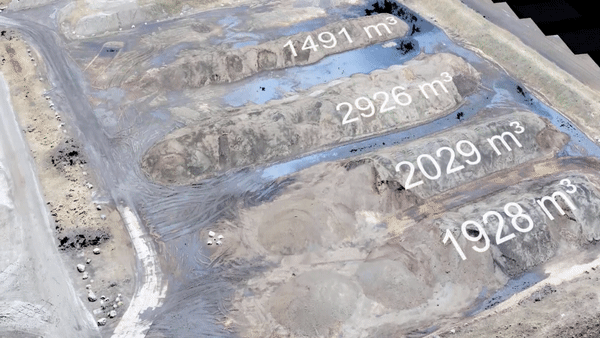

Punktskyer gør det muligt at beregne arealer og volumener, eksempelvis til brug for beregning af jordbunker, der skal flyttes. Dronescanning er en effektiv metode til at indsamle viden om store arealer. Punktskyen kan danne grundlag for etablering byggepladser, særligt i forbindelse med overblik over adgangsforhold i byområder, hvor der ikke er så meget plads til rådighed. Ved hjælp af volumener i modellen bliver eventuelt plads til skurby tydelig.

Med drone- og NavVis-scanning er punktskyer et velegnet redskab til dokumentation af stadieregistrering. Ved at aftale faste intervaller eller projektfaser for scanning dokumenterer vi projektets aktuelle stadie både geometrisk i form af punktskyen og fotografisk i form af PointView®. Vi sørger for, at du kan sammenholde forskellige tidspunkter i projektet og se fremdriften og ændringer siden sidste scanning.
